型號：裝配式圍井

主要技術參數：

﹒單元圍板寬:  1.0m / 1.0m / 1.0m

﹒單元圍板高:  1.5m / 1.2m / 1.0m

﹒重      量: 19.5kg/17.5kg/16

﹒固定件鋼管尺寸：2m×φ21mm/1.7m×φ21mm/1.5m×φ21mm

﹒土工濾墊尺寸長寬厚:  1.0m×1.0m×0.01m

﹒土工織物尺寸長寬厚:  1.4m×1.4m×0.005m

﹒粉砂孔徑： o95=0.07-0.15 (mm)

﹒細砂孔徑:  o95=0.15-0.28 (mm)

﹒中砂孔徑:  o95=0.25-0.35 (mm)

材質：圍板材質為鋼 PVC  玻璃鋼

作用：搶護堤壩管涌破壞險情。

特點：施工高效、搶險強度低、裝配靈活、適應性強、便于運輸、可重復使用等。

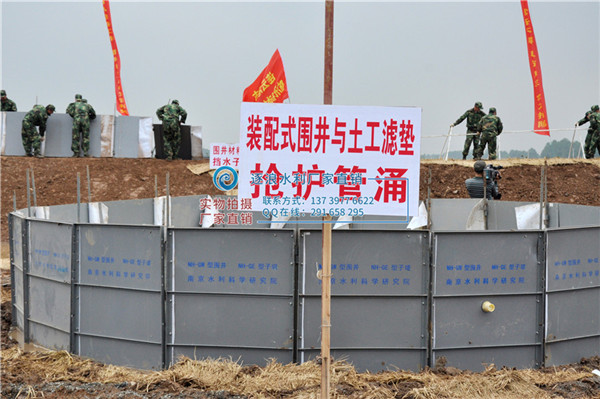

防汛利器——裝配式圍井概述



裝配式圍井是由石家莊逐浪水利科技有限公司在多次試驗的基礎上，開發的定型產品，主要用于搶護堤壩管涌破壞。該項成果已申報國家專利。該項研究成果在搶護堤防管涌破壞的技術和方法上具有創新性和先進性，具有廣泛的推廣應用價值。

2、作用原理和特點

裝配式圍井是搶護堤防管涌的有效措施之一。其作用原理是使圍井內保持一定的水位，降低管涌孔口處的水力坡降，減少動水壓力，使管涌流動的土顆?；謴?fù)穩定，從而達到抑制管涌破壞繼續發展。

裝配式圍井突破了傳統構筑圍井的思維模式，摒棄了傳統的圍井材料、結構和施工工藝，是一種全新、快捷、廉價、環保型防汛搶險器材。具有施工高效快捷，裝配靈活，適應性強，便于儲運，造價低廉，可重復使用，綠色環保等特點。

3、結構

裝配式圍井主要由四部分組成。

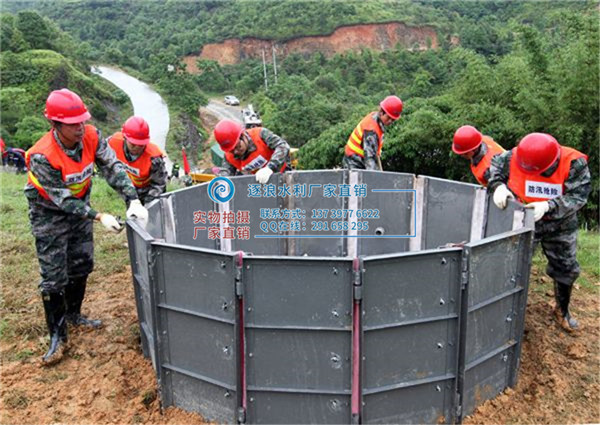

(1)單元圍板：?jiǎn)卧獓迨茄b配式圍井的主要組成部分。單元圍板主要由擋水板、密封條、連接件等三部分組成。擋水板為高強玻璃鋼板，具有抗拉和抗沖擊強度 高等優點;三個連接孔為7mm，與三個鉚螺母聯接，以便連接單元圍板;圍板成六邊形配置，每面設置一個排水孔，排水孔直徑應為25mm，排水孔距離面板上 緣150 mm-200 mm



(2)拐角面板：兩面夾角為120°，它的主要作用是連接和固定單元圍板，使得面板轉向，是封閉圍井的前提。

(3)排水系統：排水系統由帶堵頭排水管件構成，主要作用為調節圍井內的水位。

(4)止水系統：?jiǎn)卧獓彘g采用彈性橡膠塹，用于防止單元圍板間漏水。

(5)過濾系統：控制管涌流動的土顆粒，使之恢復穩定。

4、主要指標

(1)單塊圍板尺寸：寬360 mm，高1000 mm

(2)圍井直徑：800mm

(3)圍井內水深：根據管涌險情的實際情況和搶險要求，由圍井中的排水系統調節其水深





防汛子堤

　　防洪子堤，當水位上升、有可能漫溢堤壩時，可在堤頂上迅速搭接成防洪子堤。子堤由多個單元裝配而成;每個單元包括折疊擋水面板和可折疊的支撐腳架兩部分。每組單元裝配完成之后，再通過助板和緊固件裝配相互連接而成一個完成的子堤。面板底部配有定位固定樁，可將子堤固定在提頂之上。



　　1、裝配式板壩防洪子堤介紹



　　裝配式板壩防洪子堤，當水位上升、有可能漫溢堤壩時，可在堤頂上迅速搭接成防洪子堤。子堤由多個單元裝配而成;每個單元包括折疊擋水面板和可折疊的支撐角架兩部分。每組單元裝配完成之后，再通過肋板和緊固件裝配相互連接而成為一個完整的子堤。面板底部配有定位固定樁，可將子堤固定在堤頂之上。



2、裝配式板壩防洪子堤用途



　　主要用于沙壤土、壤土、粘土及混凝土、柏油等軟質堤防作應急防漫堤防險。搶護堤防和大壩的漫溢浪坎險情，防止由于堤防防洪標準低或遭到超標準特大洪水，江河水位猛漲并超過堤頂高程而造成漫溢成災;防止在汛期高水位，由于遭受強風大浪河水翻越堤頂而造成局部堤段浪坎險情。



　　3、裝配式板壩防洪子堤主要特點



　　裝配式板壩防洪子堤突破傳統思維模式，摒棄傳統筑堤材料、工藝，是一種全新、快捷、廉價、環保型防災減災器材。具有依水治水、高效快捷;組壩靈活、適應性強;便于儲運、造價低廉;回收復用、綠色環保等特點。



　　4、裝配式板壩防洪子堤主要指標



　　產品每套=10m



　　子堤單元寬：1m



　　適用堤質：沙壤土、壤土、粘土



　　子堤高：1.3m



　　擋水深度：0.65-0.8m



　　原堤頂寬：4.0m以上



　　安全系數k:2.0-3.35



　　設計風速:6.0m/s



　　設計河面寬/風浪高:4km/0.3m



　　產品毛重：286kg



　　產品凈重：235kg



　　構筑速度:60分鐘100人/km



　　5、裝配式板壩防洪子堤結構原理



　　1、結構組成及作用



　　裝配式板壩防洪子堤主要由六部分組成：



　　(1)角架：由鋁合金型材軸接而成，做為壩體的支撐框架。



　　(2)橫梁：由鋁合金方形材與專用接頭聯接而成，做為壩體的連接支撐桿件。



　　(3)擋水面板：采用波紋玻璃鋼材料通過專用固定裝置與橫梁連接成一體。其作用：一是作為連接件將相鄰角架連接起來,組成壩體承力載體;二是作為剛性連接板。



　　(4)橡膠彈性體：由具有彈性功能的優質橡膠制成，用于相鄰支撐板間密閉止水。





　　(5)定位固定樁。由圓鋼壓型而成
